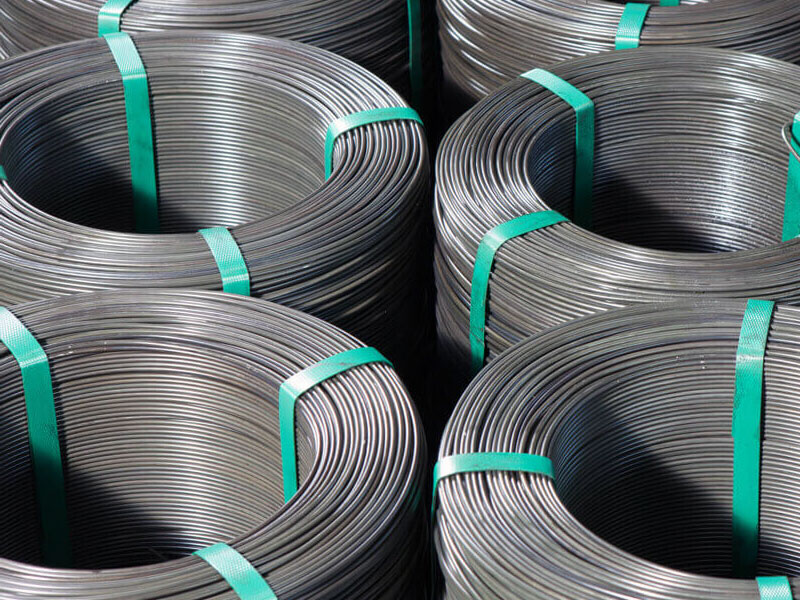

Se fabrica básicamente en 2 calidades:
a) Alambre recocido calidad industrial, se produce en todos los calibres indicados en la tabla o en calibres intermedios (ejemplos: 12 y 12 1/2, 10 y 10 1/2); pero no en diámetros especiales. La superficie tiene una capa de Óxido muy delgada.
b) Alambre para construción sólo en calibre SWG No. 15, 16, 17 y 18 con superficie oxidada.
Este producto cumple con la norma NOM-B-13 y AHMSA SM-04.
| Diámetro | Diam. Aproximado del Rollo | ||||||
| Número de calibre | En | En | Peso Aprox. del rollo | Interior | Exterior | ||
| SWG | pulg. | mm. | Kg. | pulg. cm. | pulg. cm. | ||
| — | 0.3125 | 7.94 | 80 a 100 | 26 | 66 | 38 | 96 |
| 1/0 | 0.3065 | 7.79 | 80 a 100 | 26 | 66 | 38 | 96 |
| 1 | 0.283 | 7.19 | 80 a 100 | 22 | 56 | 29 | 74 |
| 2 | 0.2625 | 6.67 | 80 a 100 | 22 | 56 | 29 | 74 |
| — | 0.25 | 6.35 | 80 a 100 | 22 | 56 | 29 | 74 |
| 3 | 0.2437 | 6.19 | 80 a 100 | 22 | 56 | 29 | 74 |
| 4 | 0.225 | 5.72 | 80 a 100 | 22 | 56 | 29 | 74 |
| 5 | 0.207 | 5.26 | 80 a 100 | 22 | 56 | 29 | 74 |
| 6 | 0.192 | 4.88 | 80 a 100 | 22 | 56 | 29 | 74 |
| 7 | 0.177 | 4.5 | 80 a 100 | 22 | 56 | 29 | 74 |
| 8 | 0.162 | 4.11 | 80 a 100 | 22 | 56 | 29 | 74 |
| 9 | 0.1483 | 3.77 | 80 a 100 | 22 | 56 | 29 | 74 |
| 10 | 0.135 | 3.43 | 80 a 100 | 22 | 56 | 29 | 74 |
| 11 | 0.1205 | 3.06 | 80 a 100 | 22 | 56 | 29 | 74 |
| 12 | 0.1055 | 2.68 | 80 a 100 | 22 | 56 | 29 | 74 |
| 13 | 0.0915 | 2.32 | 80 a 100 | 16 | 41 | 25 | 64 |
| 14 | 0.08 | 2.03 | 70 a 90 | 16 | 41 | 25 | 64 |
| 15 | 0.072 | 1.83 | 70 a 90 | 16 | 41 | 25 | 64 |
| 16 | 0.0625 | 1.59 | 70 a 90 | 16 | 41 | 25 | 64 |
| 17 | 0.054 | 1.37 | 70 a 90 | 16 | 41 | 25 | 64 |
| 18 | 0.0475 | 1.21 | 70 a 90 | 12 | 30 | 20 | 51 |

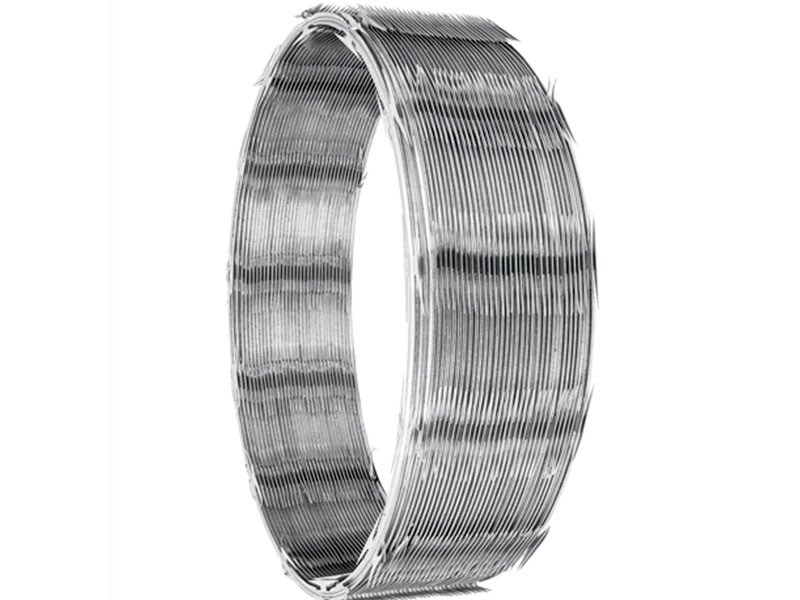

Concertina para protección.
| Residencial | Industrial | Militar | |
| Cuchilla | Recta | Tipo arpón | Tipo doble arpón |
| Diametro | 18″ y 24″ | 18″ y 24″ | 18″ y 24″ |
| Longitud del | 8 mts | 8 mts | 8mts |
| rollo maxima | |||
| protección | |||
| Numero de | 33 | 33 | 33 |
| espirales | |||
| Peso del rollo | 4,200 Kgs | 4,340 Kgs | 5,200 Kgs |
Protección de navajas galvalum
Lámina de acero recubierta con una aleación de aluminio-zinc segun normas de ASTM-792.
Alambre galvanizado clase II con una resistencia a la tensión de 670000PSI.
Protección de navajas de acero inoxidable.
Lámina de acero inoxidable.
Alambre galvanizado clase III con una resistencia a la tensión de 670000PSI.
Tela resistente al fuego y a la deformación.

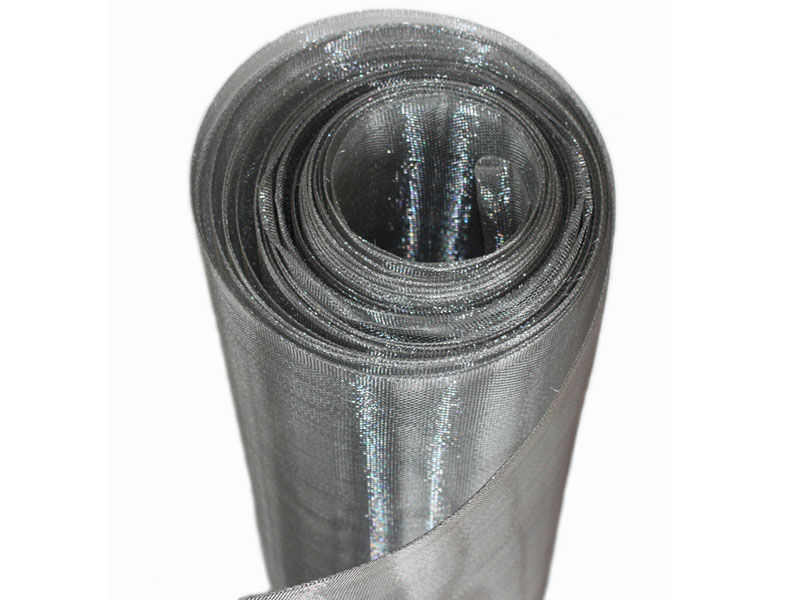

Malla Mosquitera reforzada galvanizada.
Resiste el fuego.
Mientras las mallas de plástico se destruyen fácilmente con el fuego,
la Mosquitera DEACERO demuestra una resistencia superior.
Resistencia extrema.
La Mosquitera Reforzada es utilizada frecuentemente para
cribar arena y otros materiales, dejando en claro porqué
es la mas resistente.
Resistencia a la deformación.
La Mosquitera Reforzada se mantiene tensa y sin abombamientos
durante más tiempo que las mallas de plástico.
| Altura m | Diametro del alambre mm | Longitud rollos m | Aberturas x plg2 |
| 0.6 | 0.28 | 10 y 30 | 18 x 14 |
| 0.75 | 0.28 | 10 y 30 | 18 x 14 |
| 0.9 | 0.28 | 10 y 30 | 18 x 14 |
| 1.05 | 0.28 | 10 y 30 | 18 x 14 |
| 1.2 | 0.28 | 10 y 30 | 18 x 14 |
| Calibre | Abertura | Altura | Long. del |
| mm | mts | rollo mts | |
| 22 | 13 | 0.9 | 45 |
| 22 | 20 | 0.9 | 45 |
| 22 | 20 | 1.2 | 45 |
| 22 | 25 | 0.61 | 45 |
| 22 | 25 | 1 | 45 |
| 22 | 25 | 1.2 | 45 |
| 22 | 25 | 1.5 | 45 |
| 22 | 25 | 1.75 | 45 |
| 20 | 38 | 1.5 | 45 |
| 20 | 38 | 1.75 | 45 |
| 20 | 50 | 1.5 | 45 |
| 20 | 50 | 1.6 | 45 |
| 20 | 50 | 1.75 | 45 |
La malla ondulada se fabricar con alambre de acero galvanizado y/o PVC, en diferentes calibres, aberturas y alturas, ademas de su resistencia, seguridad y funcionalidad se adapta a cada necesidad de su proyecto.
Especialmente diseñada para proteger, delimitar, seccionar, dividir, toda clase de propiedades.
| Abertura 20 mm x 20 mm | |||||
| Alt. | Calibre | ||||
| 14 | 12.5 | 10.5 | 8 | 6 | |
| 1 | x | x | x | ||
| 1.25 | x | x | x | ||
| 1.5 | x | x | x | ||
| 2 | x | x | x | ||
| Abertura 25 mm x 25mm | |||||
| Alt. | Calibre | ||||
| 14 | 12.5 | 10.5 | 8 | 6 | |
| 1 | x | x | |||
| 1.25 | x | x | |||
| 1.5 | x | x | |||
| 2 | x | x | |||
| Abertura 30 mm x 30mm | |||||
| Alt. | Calibre | ||||
| 14 | 12.5 | 10.5 | 8 | 6 | |
| 1 | x | x | x | x | |
| 1.25 | x | x | x | x | |
| 1.5 | x | x | x | x | |
| 2 | x | x | x | x | |
| Abertura 40 mm x 40mm | |||||
| Alt. | Calibre | ||||
| 14 | 12.5 | 10.5 | 8 | 6 | |
| 1 | x | x | x | x | |
| 1.25 | x | x | x | x | |
| 1.5 | x | x | x | x | |
| 2 | x | x | x | x | |
| Abertura 50 mm x 50mm | |||||
| Alt. | Calibre | ||||
| 14 | 12.5 | 10.5 | 8 | 6 | |
| 1 | x | x | x | ||
| 1.25 | x | x | x | ||
| 1.5 | x | x | x | ||
| 2 | x | x | x | ||
| Modelo | Rombo | Calibre | Sección | Peso | Dimensiones |
| LCR X LLR | C | S | kg/mt2 | del rollo | |
| mm. | mm. | mm. | LLR x LCR | ||
| D12 – 22 | 11 x 22 | 22(0.76) | 1.5 | 1.7 | 0.91 x 11.0* |
| D19-18 | 11 x 22 | 18(1.21) | 1.5 | 2.7 | 0.91 x 11.0* |
| G33-18 | 20 x 40 | 18(1.21) | 2.5 | 1.8 | 0.91 x 11.0* |
| G34 – 16 | 20 x 40 | 16(1.52) | 2.5 | 2.4 | 0.91 x 11.0* |
| G35 – 14 | 20 x 40 | 14(1.90) | 2.5 | 3 | 0.91 x 11.0* |
| 3.8 | 0.91 x 11.0* |
*Las medidas con asterisco se pueden fabricar en anchos hasta de 1.22mts.
*Todos los pesos se refieren a Metal Desplegado sin planchar en acero al carbón, y son aproximados.
*El Metal Desplegado planchado es aproximadamente 8% mas liviano. Para otros materiales, multiplicar el peso por los siguientes factores: Galvanizado 1.04, Acero Inoxidable 1.06, Aluminio 0.345 y Cobre 1.14.
*Todas las medidas son aproximadas, y puede tener variación. Si desean materiales en secciones o avances diferentes a los aquí especificados, el peso es proporcional a la sección y se puede fabricar sobre pedido
Alambre para protección.
Alambre de púas geronimo 34 Kgs.
Especificaciones
Este alambre de púas se fabrica en rollos de 34Kg, 30Kg, y 20Kg.
Fabricado en alambre galvanizado por inmersión en caliente. Cal. 12.5 y Cal. 14 para la púa.
La púa esta fabricada con cuatro puntas, con una distancia de 4″ entre púa y púa.
Alambre de púas geronimo alta resistencia de 300 y 360 Mts.
Especificaciones
Este alambre de púas se fabrica con alambre de alta resistencia galvanizado por inmersió en caliente.
Los alambres utilizados son Cal 15.5 y Cal 16.5 para la púa.
Distancia entre púas de 5″.
Las púas tienen cuatro puntas.
Presentación rollos de 300 y 360 Mts.
Con doble capa de zinc.
| Presentación | |||
| Diseño | Características | ||
| Del Alambre | De la Malla | ||
| Diámetro | Área | Área Transversal | |
| mm. | cm2. | cm2/m | |
| 66 – 1 / 4 – 1 / 4 | 6.35 | 0.32 | 2.08 |
| 66 – 44 | 5.72 | 0.26 | 1.69 |
| 66 – 66 | 4.88 | 0.19 | 1.23 |
| 66 – 88 | 4.11 | 0.13 | 0.87 |
| 66 – 1010 | 3.43 | 0.09 | 0.61 |

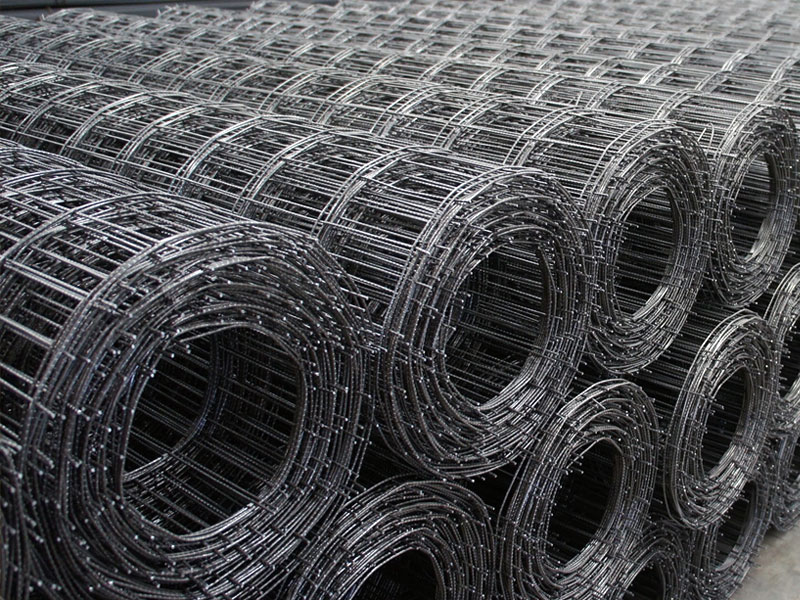

Descripción: La malla electrosoldada es fabricada en forma cuadriculada con alambre de acero de gran resistencia, laminado en frío; corrugado o liso electrosoldado
Materiales: Los alambres empleados en la fabricación de la malla provienen de alambrón de palanquilla, laminado en caliente y posteriormente trabajados en frío, adquiriendo gran resistencia a la tensión.
Normas: Los requisitos mecánicos de la malla ya fabricada cumplen con la norma NOM-B-253-1988 para los alambres y con la resistencia al corte de la soldadura especificada en la NOM-B-290-1988, de la Dirección General de Normas.
Propiedades Mecánicas: Resistencia a la tensión 5,700 kg/cm2 mínimo
Limite a la Fluencia 5,000 kg/cm2 mínimo
Ductilidad: Alargamientos la ruptura en 10 diámetros 6% mínimo
Reducción de área 30% mínimo
Cualquiera que cumpla (alargamiento o reducción de área)
La fuerza mínima de corte de la soldadura es igual al valor que resulte de multiplicar: 25 kg/mm2 por el área de alambre de mayor diámetro.
Ductilidad: Alargamientos la ruptura en 10 diámetros 6% mínimo
Reducción de área 30% mínimo
Cualquiera que cumpla (alargamiento o reducción de área)
La fuerza mínima de corte de la soldadura es igual al valor que resulte de multiplicar: 25 kg/mm2 por el área de alambre de mayor diámetro.
Ductilidad: Alargamientos la ruptura en 10 diámetros 6% mínimo
Reducción de área 30% mínimo
Cualquiera que cumpla (alargamiento o reducción de área)
La fuerza mínima de corte de la soldadura es igual al valor que resulte de multiplicar: 25 kg/mm2 por el área de alambre de mayor diámetro.
Presentación: La malla estándar se fabrica en rollos de 250 m. de ancho por 40.80 ó 120.00 m. de largo y en hojas de 2.50m. x 6.00 m.

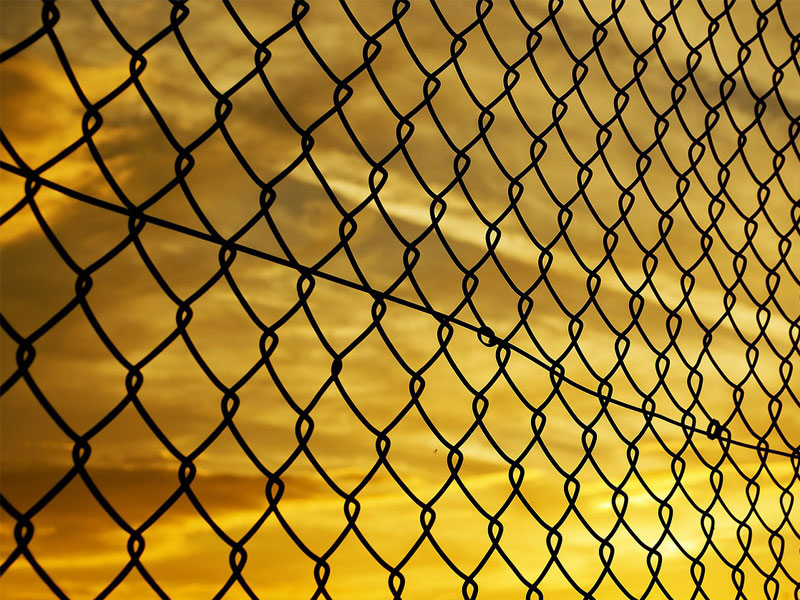

| Malla Ciclón Galvanizada | ||||
| Calibre 10.5, 0.128″, 3.25 mm (60 x 60 rollos de 20 ml.) | ||||
| Altura | N° Alto | N° Largo | kg / ml. (aprox.) | kg / rollo (aprox.) |
| 1 | 10.5 | 244 | 2.35 | 47 |
| 1.25 | 13 | 244 | 3 | 60 |
| 1.5 | 15.5 | 244 | 3.5 | 70 |
| 1.75 | 18.5 | 244 | 4.1 | 82 |
| 2 | 21 | 244 | 4.7 | 94 |
| 2.5 | 26 | 244 | 5.75 | 115 |
| * 3.00 | 31.5 | 121 | 7.1 | 71 |
| Calibre 10.5L, 0.120″, 3.05 mm (60 x 60 rollos de 20 ml.) | ||||
| 1 | 10.5 | 244 | 2.15 | 43 |
| 1.25 | 13 | 244 | 2.65 | 53 |
| 1.5 | 15.5 | 244 | 3.05 | 61 |
| 1.75 | 18 | 244 | 3.6 | 72 |
| 2 | 21 | 244 | 4.15 | 83 |
| 2.5 | 26 | 244 | 5.15 | 103 |
| * 3.00 | 31.5 | 121 | 6.3 | 63 |
| Calibre 12.5, 0.099″, 2.51 mm (60 x 60 rollos de 20 ml.) | ||||
| 1 | 10.5 | 244 | 1.4 | 28 |
| 1.25 | 13 | 244 | 1.75 | 35 |
| 1.5 | 15.5 | 244 | 2.05 | 41 |
| 1.75 | 18 | 244 | 2.3 | 46 |
| 2 | 21 | 244 | 2.75 | 55 |
| 2.5 | 26 | 244 | 3.45 | 69 |
| * 3.00 | 31.5 | 121 | 4.2 | 42 |
| * Rollos de 10.00 ml. | ||||
| Malla Ciclón P.V.C. | ||||
| Calibre 10.5, 0.128″, 3.25 mm (60 x 60 rollos de 20 ml.) | ||||
| 1 | 105 | 244 | 1.45 | 29 |
| 1.25 | 13 | 244 | 1.85 | 37 |
| 1.5 | 15.5 | 244 | 2.15 | 46 |
| 1.75 | 18 | 244 | 2.55 | 51 |
| 2 | 21 | 244 | 3 | 60 |
| 2.5 | 26 | 244 | 3.8 | 76 |
| * 3.00 | 31.5 | 121 | 4.6 | 46 |
| * Rollos de 10.00 ml. | ||||
| Diámetro | Peso | |
| mm | Pulgadas | kg / m |
| 63 | 1 / 4 “ | 0.248 |
Alambrón apto para la construcción.
Rejacero – Reja Clásica – Reja panel
| Altura | Ancho | Abertura | Abertura | Abertura | Abertura | Abertura |
| m | m | mm | # | cal. | mm | Lb/plg2 |
| 0.63 | 2.5 | 50 x 200 | 2 | 6 | 4.89 | 75,000 – 100,000 |
| 1 | 2.5 | 50 x 200 | 2 | 6 | 4.89 | 75,000 – 100,000 |
| 1.5 | 2.5 | 50 x 200 | 3 | 6 | 4.89 | 75,000 – 100,000 |
| 2 | 2.5 | 50 x 200 | 4 | 6 | 4.89 | 75,000 – 100,000 |
| 2.5 | 2.5 | 50 x 200 | 5 | 6 | 4.89 | 75,000 – 100,000 |
